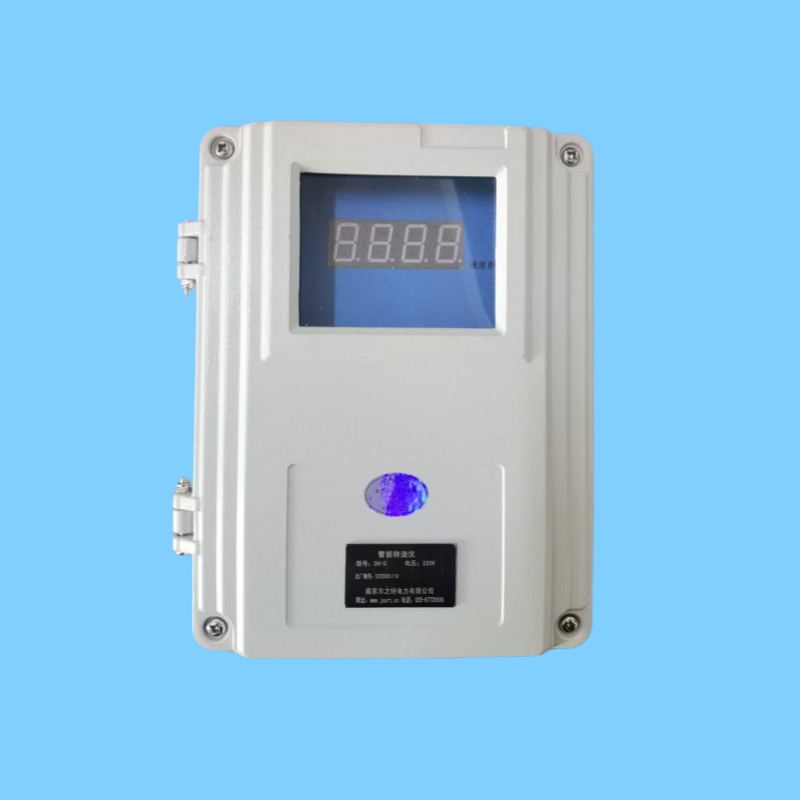

DH-S智能转速仪（打滑检测）操作简单，现场操作

DH-S 智能转速仪说明书一、概述 (1) 输入信号：开关量、电平脉冲(低电平:-30V~+0.8V；高电平:+4V~+30V)； (2) 外接传感器：光电开关，接近开关，霍尔开关，大摆臂编码器等； (3) 仪表向传感

立即采购

订购热线：13357808278

产品介绍
产品参数

DH-S智能转速仪说明书

一、概述
(1) 输入信号：开关量、电平脉冲(低电平:-30V~+0.8V；高电平:+4V~+30V)；

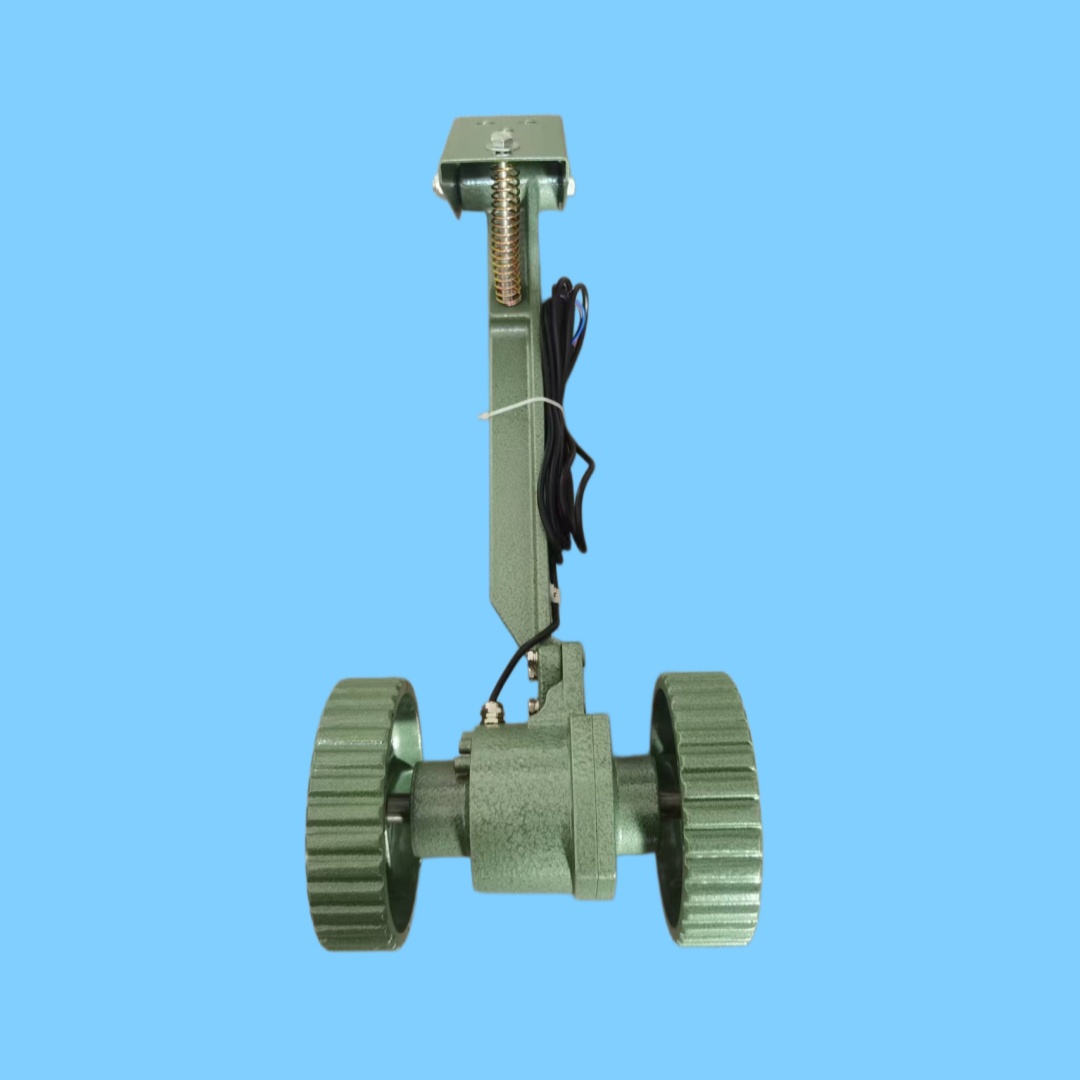

(2) 外接传感器：光电开关，接近开关，霍尔开关，大摆臂编码器等；
(3) 仪表向传感器外供DC12V/50mA直流电源；
(4) 仪表可设定倍率，显示小数点，满足测量精度、以及线速度测量。显示值=每分钟输入的脉冲个数×倍率，倍率的范围0.0001~9999；
(5) 二路继电器报警，可设置成上下限、上上限、下下限报警输出；
(6) 仪表功能参数值和报警参数值掉电不丢失；
(7) 模拟量变送输出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，变送低限、变送高限对应的测量转速值可设。
(8) 测量显示范围：0~999999；6位0.56英寸红色数码管显示；
二、主要技术指标

性能		参数
转速范围		0~999999
显示值		每分钟输入的脉冲个数×倍率
馈电输出		DC12V/50mA
工作电源	工作范围	AC/DC85~265V或DC9~36V
	功耗	＜3VA
模拟量变送输出		1路模拟量变送输出；精度0.5级
继电器		继电器触点寿命10万次，触点容量3A/AC220V，3A/DC24V
工作环境		工作温度:-10-55℃；储存温度:-20-80℃
外形尺寸		25018588（高宽深）；窗口尺寸:92×72mm

三、按键使用说明
1、按键定义：
功能键SET：用于进入菜单项，选择设置项。
移位键◄：循环选定页面内的数码管，选定的数码管呈闪烁状态。
增加键▲：加闪烁位数码管的数值(数字在0~9之间循环)。
2、操作方法：
按“SET”键选择参数设置页面，按“▲”进入参数值修改，通过“◄”和“▲”来实现更改参数，用“SET”键确认并进入下一项参数设置。
四、参数设置
三组转数调试说明
参数设置长按SET 数码管显示A（此时是感应时开机延时，单位秒，初始值是10秒）按上下键设置调节数值。

短按SET 进入- - - - 短按上下键显示C(C为手动输入正常速度模式。)按上下键输入调节数值。选择自动采集此步忽略，进入手动输入速度数值模式后直接进入d选项。

短按SET 进入- - - - （此时为自动采集模式，自动采集是每次启动后匀速自动采集速度）直接短按SET键显示b(b为自动采集模式速度采集时间) 出厂设置为10秒。按上下键输入调节数值。选择手动输入转数此步忽略。

短按SET 进入d1-d6为动作百分比000%-200%，设置超过100%为超速
（dI-d2为输出1组，d1为百分比上限值d2为百分比下限值）
(d3-d4为输出2组d3为百分比上限值，d4为百分比下限值)，
(d5-d6为输出3组d5为百分比上限值，d6为百分比下限值)，
低于下限值为欠速动作，按上下键设置调节数值
短按SET 进入E
（E是动作延时时间，单位秒）按上下键设置调节数值，设置一般不能低于1秒，防止瞬间产生误动作。
短按SET 进入F
(F是继电器自动复位状态单位秒 000是代表不复位   001代表1秒后复位自动复位是指继电器在吸合的状态下才自动复位不吸合不存在自动复位) 按上下键设置调节数值
短按SET   进入H （H是继电器模式选择
H0感应到信号开始延时继电器不吸合，延时过后速度上下限范围内继电器吸合简称常闭
H1感应到信号开始延时是继电器不吸合，延时过后速度上下限范围外继电器吸合简称常开
H2感应到信号开始延时是继电器吸合，延时过后速度上下限范围外继电器吸合，简称常开反向）按上下键设置调节数值。
短按SET 进入I
（I是模拟量输出百分比，4-20mA对应0-100%的转数值，如设置70%，模拟量对应0-70%，70%是输出20mA数值，20mA---24mA对应额定转数的125%倍率。模拟量数值先对应手动输入速度值为参考基准，自动采集模式下同样输出模拟量）按上下键设置调节数值百分比。
短按SET 设置完成，待机显示上四杠- - - -为自动采集模式      待机显示下四杠- - - -为手动输入模式。
注：运行时显示实时转速的百分比。

五、外形尺寸



本产品配套使用的传感器为DC NPN 3线常开型
六、变送输出
提供一路模拟量变送输出，模拟量变送输出信号可选DC0~20mA、DC4~20mA、DC0~5V、DC1~5V、DC0~10V等。变送输出的下限对应转速、上限对应转速通过菜单设置。
电气参数：精度0.5级；电流输出时，负载电阻≤500Ω、电压输出时，负载电阻＞100KΩ。

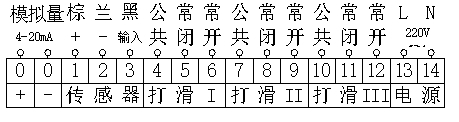

七、接线图

yle="width: 192px;"> 性能		yle="width:396px;"> 参数
yle="width:192px;"> 转速范围		yle="width:396px;"> 0~999999
yle="width:192px;"> 显示值		yle="width:396px;"> 每分钟输入的脉冲个数×倍率
yle="width:192px;"> 馈电输出		yle="width:396px;"> DC12V/50mA
yle="width:72px;"> 工作电源	yle="width:120px;"> 工作范围	yle="width:396px;"> AC/DC85~265V或DC9~36V
	yle="width:120px;"> 功耗	yle="width:396px;"> ＜3VA
yle="width:192px;"> 模拟量变送输出		yle="width:396px;"> 1路模拟量变送输出；精度0.5级
yle="width:192px;"> 继电器		yle="width:396px;"> 继电器触点寿命10万次，触点容量3A/AC220V，3A/DC24V
yle="width:192px;"> 工作环境		yle="width:396px;"> 工作温度:-10-55℃；储存温度:-20-80℃
yle="width:192px;"> 外形尺寸		yle="width:396px;"> 25018588（高宽深）；窗口尺寸:92×72mm

yle="clear:both;">
